Can 6061 Aluminium Be Die Cast? The Verus Answer

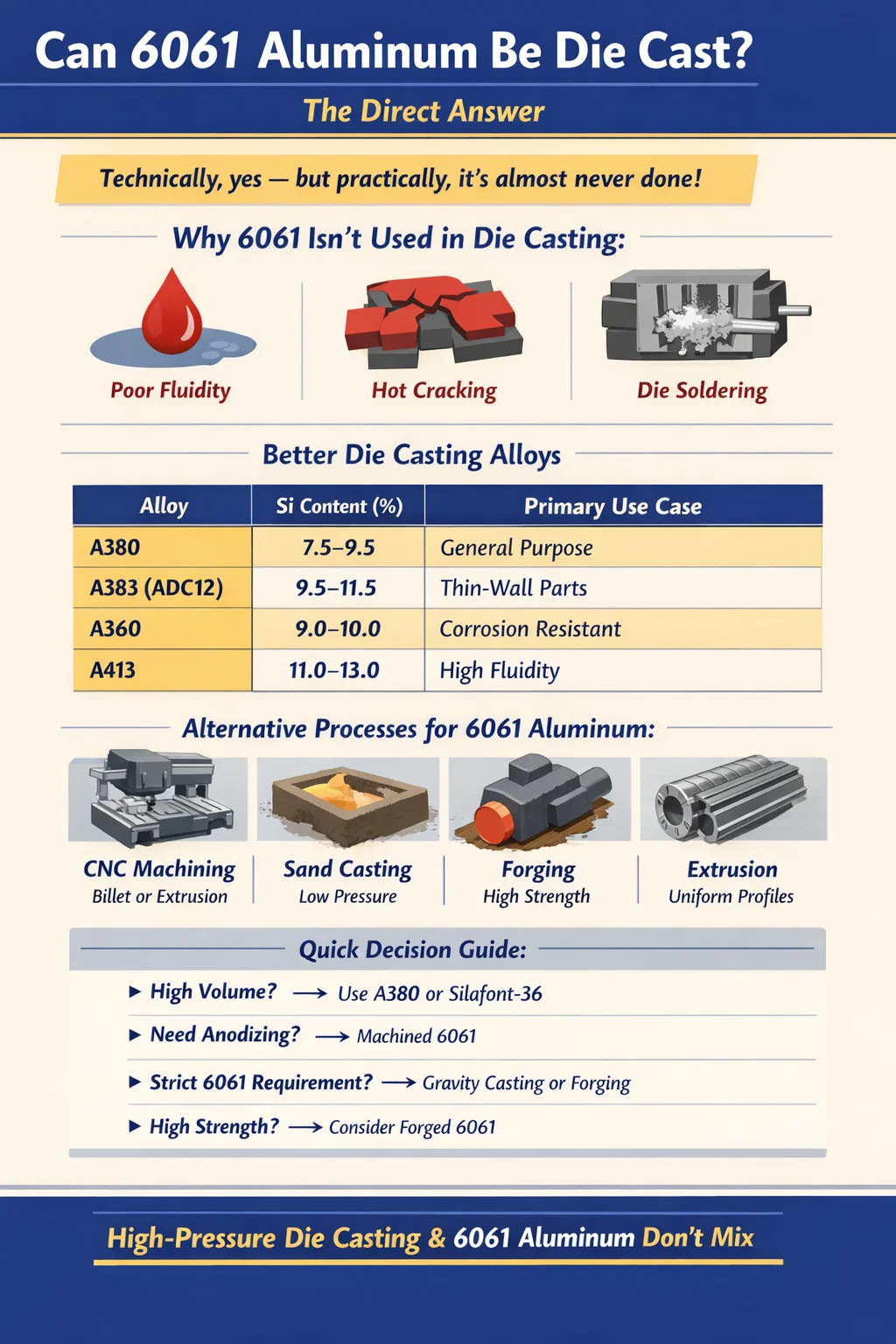

Can 6061 Aluminium Be Die Cast? The Direct Answer

Technice, sic — sed in factura practica; 6061 aluminium fere numquam in mori mittentes et moriuntur facultates dissuadent. Causa ad mixturam chemiam descendit. 6061 Aluminium stannum fabricatum est, id est machinatum specie pro processibus quasi extrusionem, volvens, et cudendo — non enim in injectione in ferro sub alto pressione moritur. Eius magnesium et silicon contentum, dum praestantes ad structuram structurae post curationem caloris, gravia problemata in ambitu mittentes moriuntur: inopem fluiditatem, proclivitas aestus crepuit, et quaestiones solidandas intereunt quae exiguis rates et instrumentis gratuita agitant.

Aluminium admixtos qui dominantur mori mittentes industria sunt ad processum propositum. A380, A383, A360, et ADC12 rationem ob maiorem aluminii iactationem moriuntur in mundo, idcirco quod eorum silicon contentum — typice inter 8% et 12% — dat eis fluxum, scelerisque mores et solidificationem notarum quae moriuntur emittentes exigentias. 6061 continet tantum 0.4% -0.8% silicon longe infra limen pro certo, summus vo- dio jactus.

Articulus hic explicat cur 6061 se habeat quomodo in emissione moriatur, quaenam optio existat, et in quo missiones diversum offensionis, vel omnino alium processum eligentes, meliores fructus minore pretio efficient.

Intellectus 6061 Aluminium: Alloy Compositio et Eius Effectus

6061 Aluminium 6xxx-series offensionum est, quae significat ejus elementa prima mixtura Magnesium (Mg) et Pii (Si). Vexillum compositionis talis est:

Coniunctio Mg et Si format magnesium silicidium (Mg₂Si) praecipitat in curatione caloris (tempus T4 vel T6), quod est id quod dat 6061-T6 notissimam vim distrahendi proxime. 310 MPa (45,000 psi) . Haec praecipitatio obduratio responsio inter maximas commoditates offensionis est - sed utilitas post processum est, non utilitas iactantia.

E contra, humilis contentus siliconis stannum fusile significat, altam viscositatem et concretionem angustam habet. Si infusum vel injectum intereat, non facile in tenues parietes vel geometrias multiplices influit. Effectus est incompletus implet, frigus claudit et raritatem — defectus, qui praecipue problemati sunt pro structuralibus vel pressuris stricta, partes eiectae moriuntur.

Cur male peragit in processu mori

Summus pressura mori iactatio est, processus summus velocitatis. Aluminium liquefactum ferro infunditur ad pressiones typice vndique a 10,000 ad 30,000 psi (69 ad 207 MPa) temporibus in milliseconds saturitate mensuratur. stannum statim per cursores et portas fluere debet, sectiones tenues complere et praevidere solidare. 6061 Multa puncta defectum in hac ambitu creat.

Pauperum lique Fluidity

Fluiditas in aluminium mixtiones mittendas late a contentus siliconibus gubernatur. Silicon punctum liquescens demittit, fenestrae temperaturae liquidae solidae dilatat et superficiem tensionem in liquefactionem minuit. A380 mixturae morere mittentem continent fere 8.5% Pii. DCCCLXI continet minus quam 1%. A380 in fluiditate probat (exempli gratia spiralis fluiditatem) A380 constanter duo in triplo implet longitudinem, quam liquefactum erit sub iisdem conditionibus. Sectiones graciles muratae infra 2 mm longae fiunt essentialiter impossibiles ut cum 6061 fideliter impleantur.

Calidum Cracking Per Solidification

6061 amplam concretionem habet — hiatus inter liquidum (~652°C) et solidum (~582°C) est circiter 70°C. Per hoc semi-solidum periodum, stannum vulnerabile est ad scissuram calidam: contractus osseus partim solidatus, at metallum liquidum non potest satis celeriter fluere per reliquos canales ad restitutionem. Exitus est rimas internas. Summus Pii moriuntur mittentes admixtos angustiores iugis concretionis habent quae significat metalla transitus e liquore in solidum celerius et uniformiter, obturbatio minuendi aestus crepundiorum periculum.

Mori Solding and Tooling Damnum

Mori solidatio fit, cum aluminii vincula in superficie ferro moriuntur. Ferrum contentum in alea reagit cum aluminio in liquefactione ad componendos compositos ferreos aluminium intermetalicos (Fe-Al IMCs) in superficie mori. Pii quiddam agit - potiore reagit cum ferro ad formandum Fe-Si augmenta quae minus adhaerent et facilius emittunt. 6061 Quia est humilis in Pii, longe est pronior ad solidandam faciem mori. Haec copiae eiectum auget, defectus superficies in dejectionem causat, et exesa mori accelerat. Moriendum est vitam in mori mittentes probationes relata esse significantly breviori comparari commodus admixtus alea iaciens.

Calor curatio Complicationes

Una e principalibus attractionibus 6061 responsio ad curationem caloris T6 est, quae vires distrahens ab circiter 125 MPa (18,000 psi) in statu annealedo usque ad circiter 310 MPa (45,000 psi levat). Attamen partes emissae moriuntur — etiam in mixturas compatibles — notorie difficiles sunt calefacere tractare, quia celeri concretio in laqueos gas porositatis moriuntur. Cum raro mori iactus est, solutio caloris temperaturis circa DXXX°C tractata, gas captivus dilatatur et lesionem in superficie facit. 6061 Mori iactationes hunc eundem exitum fore, cum etiam fluxum et rimas difficultates in dejectione passa sint. Hoc rete consequens est ut utilitas virium supposita 6061 certo per mortem mittentes usquam intellegi non possit.

Quid Aluminium Alloys Usurpantur in Die Casting?

Mora industriae mittentes in brevi indicem mixtorum aluminii insedit, quae certos et qualitates eventus constanter tradet. Quae optio intelligendi essentialis est, cum aestimare an sequi mori fusura sit pars quae initio circa 6061 designata est.

A380 solus rationem æstimationis 60% vel plus omnium aluminii moriuntur flatura in America Septentrionali producta . Coniunctio bonarum proprietatum mechanicarum, castabilium excellentium, et rationabilis sumptus industriae defaltam facit. Cum designatores altiorem vim caloris tractabilis mori iacta aluminii egent, magis magisque ad mixtiones convertunt sicut Silafont-36 vel Aural-2, quae machinantur e terra ad componendi bonum moriendi mores mittentes cum facultate respondendi aetatis obdurationis — 6061 aliquid in mori iactu formare non potest.

Cum Engineers speciem (VI)LXI et quare non Switch

In multis missionibus evolutionis productis, fabrum mane 6061 denotant in incepto quod illi familiares sunt, vel quia prototypa machinata sunt ex conclave 6061. Cum volumina productionis oriuntur et moriuntur abiectionis attractivus fit ad reductionem sumptus, quaestio an ad custodiam 6061 realem decisionem receperit. Effectus typicus est switch ad offensionem magis compatibilis mori, sed logica singillatim examinare valet.

Mechanica Property Requirements

Machinarii saepe 6061-T6 denotant pro suo distrahendo robore circiter 310 MPa et vires 276 MPa cedunt. Quaeritur an hae proprietates actualiter requirantur per applicationem, an selectae sint conservative secundum familiaritatem. Disjectum A380 attingit UTS circa 317 MPa, proxime ad 6061-T6, et cedit vires dure 159 MPa. Ad applicationes ubi vires cedunt parametri critici - sicut uncis structurae vel oneris insterniorum - A380 deficiunt, et architectus duas habet optiones: designandum geometriam cum muro addito crassitudine ad emendandum, vel ad calorem tractabilem mori mittentes offensionem sicut Silafont-36, quae ad vires CCXL MPa vel altius post T5/T7 cedere potest.

Corrosio Resistentia

6061 notum est propter bonam corrosionem resistentiam, praesertim in ambitibus marinis et velit. A380 contentum aeris superiorem continet (usque ad 3.5%), qui suam corrosionem resistentiam ad 6061. reducens, si pars aspergine salsa resistere debet vel in ambitu maritimo sine coatingi adhiberi potest, A380 superficiei curationem requirere potest. A360 alternatio aeris inferioris emissionis offensionis est quae meliori corrosioni resistentiam praebet, et saepe specificata est, cum anamissio vel chromatis conversionis liniamenta pars processus est.

Anodizing ac Superficiem Consummatione

6061 eximie bene anodizat. Humile ferrum, humilis aeris compositio claram efficit, strato anodico oxydatum constantem. Mori admixtiones emittentes, praesertim cum magno contento siliconis, male anodizant - particulae silicones indiscretae manent et apparent sicut atro griseo vel nigro in strato oxydatis punctis nigris, factis decorativis lucidis anodantibus fere impossibilibus. Si pars manifesta vel colorata anodizing ob causas aestheticas requirit, mori iactura est processus iniuriae cuiuscumque offensionis. Arena fusura seu gravitas forma permanens cum 6061 vel admixtionum mixtorum similium fabricationum, quam sequitur curatio T6, melior est via ad partes anodizatas in modicis voluminibus.

Machinability

6061 Felix est machina, . Astulas mundas gignit, tolerantias strictas tenet, et bene fila et percussionem accipit. A380 admixtiones mori plerumque duriores sunt in sectione instrumentorum ob contentorum abrasivorum siliconum, quamquam A380 satis machinabilia per mortem signa eiecta permanet. Si notabilis post machinatio requiritur post emissionem — exempli gratia, praecisio perforata perforata, staminea inserta, vel stricta tolerantiae planitudinis — id necessario in altiore processu sumptum, comparationem inter mortem mittentes cum A380 et alterno processu utendo 6061 factor.

Alternativa Vestibulum Processusus pro 6061 Aluminium

Cum 6061 ad iacturam mori non idonea sit, fabrum qui proprietates materiales egent 6061, sequentes processus fabricandi considerare debent, singulas suas mercaturas in terminis geometriae facultatem, superficiem metam, sumptus et volumen scalability egentes.

CNC Machining ex Billet seu extrusionem

Nam in medium ad infima volumina — typice sub 1,000 partibus per annum — machinatio 6061 conata seu extrusio stirpis frequentissima est accessus sumptus efficax. 6061 machinae celeritates altae cum instrumento vitae excellenti. CNC tabernam competens tolerantias ±0.025 mm tenere potest (±0.001 in) petit. Limitatio est vastum materiale (proportio emere ad muscam potest altum esse pro partibus complexis) et cyclum tempus intricatae geometriae. Ad productionem summus volumen, sumptus machinandi celeriter per-partem illam iacturae excedit.

Arena Casting and Permanent Mold Casting

6061 arena iactus vel gravitatis in formis permanentibus saginatus esse potest. Hi processus inferiorem iniectionem premuntur quam mori mittentes involvunt, dans stannum tempus ad formam implendam. Arena fusura 6061 exercetur in industriis aerospace et defensione , ubi materia certificationis requisita mandat compositionem mixturae et caloris curationis responsionis potius quam permittens substitutionem cum norma mori mittentis offensionis. Vires T6-tractatas 6061 arenae fusurae cedunt typice cadunt in latitudinem 220-260 MPa, infra figuram effectam, sed sufficiens ad multas applicationes structuras. Sumptus instrumentorum ad arenam iactum humiles sunt (sub $5000 in multis casibus), eamque efficiunt in voluminibus ab uno prototypo ad plures mille partes per annum.

Forging

6061 una e communissimis aluminis admixtis supposititia est. Comminiscendo adsimilat structuram frumenti per lineas accentus partis, producens proprietates mechanicas quae partes tam eiectae quam machinatae excedunt. 6061-T6 composuerunt consequi potest vires distrahentes 330-350 MPa et cedunt vires 295-310 MPa - significanter altior quam vexillum facta est specificatio laminae. Aerospace compositiones structurales, partes bicyclae, et partes suspensae automotivae saepe ab 6061. Destructio est quod cudendi perit carus (saepe $20,000-$80,000 per mori statuto) et processus partium aptissimus ad geometriam respective ac sine cutibus aptissimus est.

Extrusio

Extrusio arguably processum natiuum 6061 est. stannum per mortem fluit ut longas, continuas transversales personas cursu magno inducat. Extrusio perit constant $500-$3,000 pro perfiles simplicibus, faciens hunc processum pervium etiam in minimis voluminibus. Complexae sectiones transversales cum cubiculis concavis rem deducere possunt. Secundae operationes sicut secandae longitudinis, pulsandi, exercendi, flectendique vicissim, 6061 extruduntur in componentibus structuralibus confectis. Coactus est sectionem transversim aequabilem esse debere per longitudinem — extrusio non potest producere complexionem trium dimensivarum quae moriuntur emissionem consequitur.

Thixocasting et Rheocasting (Semi-Solid Processing)

Metallum semi-solidum (SSM) processus angulus est sed optio pertinet. In thixocasting, speciatim praeparata conclave 6061 cum microstructura thixotropica in semi-firmo ambitu calefit et in mortem injecta est. Quia materia solida est ex parte, plus praevidere fluit, minus turbidum et minus porosum quam conventionale fusura mori. Investigationes studiis demonstraverunt thixocast 6061-T6 potest consequi distrahentes vires 280-310 MPa proximus ab opere Probatio. Limitatio sumptus est: processus praeparationis tabellae (SIMA vel MHD methodi) sumptuum addit, et processus fenestra angustus est, stricta temperaturae temperationem requirit. Processus SSM 6061 in componentibus automotivis et aerospace adhibetur, ubi mechanica observantia et multiplex geometria coexistere debet, sed non est processus productionis amet.

Summus Pressura Die Proicientes vs. Low-Pressura et Gravitas Processus: Impact in (LX)DCCLXI Viability

Valet distinguere inter varias familias processus mittentes, quia provocationes cum 6061 significanter variantur secundum impletionem pressurae et velocitatis.

• Summus pressura mori jactum (HPDC) : Pressus iniectio 10,000-30,000 psi, tempora imple 10-100 ms. 6061 omnino aliena est. Coniunctio fluiditatis humilis, susceptibilitatis crepitationis calidae, et mori solidatio certam productionem in scalis commercialibus impossibilem reddit.
• Humilis pressura alea iactus (LPDC) : Impetus 5-15 psi (0.03-0.1 MPa), multo tardius rates imple. 6061 melius hic habet. LPDC ad fabricam rotam adhibitam et aliquas structuras autocineticas iactationes. Tardius repletio turbulentiam minuit et aliquas mixturas cum inferiore fluiditate ad bene operandum concedit. 6061 potest esse humilis pressio cum administratione temperaturae debitae ejiciendi, licet moderatio processus exigat diligentem.
• Forma gravitatis permanentis (GPM / gelidi ejectio) Nulla pressura applicata; metalli gravitatem implet. Haec est potissima processus emissionis pro 6061 in terminis offensionis compatibilitatis. GPM iactationes in 6061 certo calore T6 tractari possunt et proprietates structurae utiles consequi. Superficies meta et consistentia dimensiva HPDC inferior sunt, sed processus longe aptior huic offensioni est.
• Vacuum-astantibus mori mittentes : Variatio HPDC ubi vacuum trahitur in cavitate mori ante injectionem ad porositatem reducendam. Dum vacuum subsidia partem densitatis auget et caloris curationem praebet in vexillum morientes admixtiones emittentes, fundamentales fluiditates vel aestus creptionis quaestiones cum 6061 in contextu HPDC coniunctas non solvit.

Practica detractio est quod, si moriatur emissio specifice significat HPDC — quod in plerisque colloquiis industrialibus agit — tunc 6061 vitandum est. Si processus humilis pressio vel gravitas intra ambitum sunt, 6061 optio viabilis evadit, praesertim ad partes structurarum T6 curationem caloris requirentes.

Pretium Comparationis: Die Iactis cum A380 vs. Alternative Processus with 6061

Pretium est unum e communissimis rectoribus post quaestionem an 6061 mori iactus — typice, excogitator materialia proprietates 6061 vult, sed per-parte oeconomicorum moriendi iactus. Sequens comparatio repraesentativum habitationis structurae utitur cum complexitate moderata ut referat.

Notitia ostendit quod HPDC cum A380 vel sistens sistens offensionem emissionem tradit infima per-parte gratuita in altum voluminum, sed requirit acceptationem materialem quae non est 6061. Si 6061 vere requiritur — exempli gratia, ob aerospace materialia specificationes vel specificae certificationis corrosionem requisita — tunc gravitas dejectio vel machinatio sunt viae rationales oeconomice, altiorem per-partem in commutatione accipientes.

Emergentes Alternatives: Miracula-Compositione die mittentes Alloys

Industria aluminium postulatum mori iactum cum proprietatibus propinquioribus ad 6061 non neglexit. Plures pharmacopolae et forinsecus artifices admixtionem induxerunt ad pontis intervallum inter vexillum mori mittentes admixtionum et compositionum series fabricatae. Haec scitu digna sunt de mechanicis qui optiones suas aestimant.

Castasil-37 (Al-Si-Mg, Low iron)

Enucleata per Rheinfelden Alloys, Castasil-37 continet circiter 9-11% silicon ferrum nimis humile (infra 0,15%) et magnesium moderatum. Eius humilitas ferrea contenta dramatically reducit mortem solidandi tendentia comparata ad mixturas vexillum, et stannum iactum mori potest ad sectiones tenues, complexiones producendas. Responsio curationis caloris plenum non aequat 6061, sed eius quasi-castae proprietates sunt concursus cum multis applicationibus quae aliter considerare 6061 .

Aural-2 and Aural-5

Hae sunt primariae aluminii admixtiones specialiter evolutae pro alti- tudine structurarum iactu- rum morientium, praesertim in regione automotiva, in qua fragor effectus tam altas vires et altas ductilitates requirit. Aural-2 consequitur elongationem valores 10-15% in T7 conditione qui comparandus est 6061-T6. Admixtiones hae mori possunt utentes vacuum HPDC adiuvantibus et tunc caloris sine laesione notabili tractatum, repraesentans proximam approximationem praesto ad 6061 proprietates in forma mori iactu.

Hpdc-Optimized 6xxx-Series Alloys (Investigationis Tempus)

Sodalitates academicae et industriae investigationes 6xxx-serias mixturae modificatae cum auctis Pii additionibus enucleatae sunt, ut emendare mori mittentes observantiam, servata aliqua responsionis durae aetatis. Hae nondum commercium in scala constitutum sunt, sed gubernator productionis eventus in ephemeride divulgatus est ut Acta Materiae Processus Technologiae suadeant mixtiones 3-5% Si et Mg additamenta aequata vires distrahentes 280-300 MPa consequi posse post T5 curationem ab HPDC. Hoc manet activa area evolutionis quam expedita optio.

Decisiones practicae Guide: Eligentes inter 6061 et Diem Alloys

Sequens compages decisionis intendit adiuvare fabrum et designatores productos cito cognoscere rectam viam pro eorum situ specifico.

• Si excedit volumen annui 5,000 partes et multiplicitas geometriae alta est, mori mittentes cum A380 vel stannum structurale, fere certe rectum est processum — an 6061 proprietates vere requiruntur vel simpliciter nota re- censeant.
• Si ornatum anodizing requiritur ad partem perfectam, mori missio est processus mali omnino. Utere extrusionem vel machinationem 6061 congrua curatione superficiei.
• Si vires supra 200 MPa ex parte eiectae requiruntur, aestimare vacuum-astantibus HPDC cum Silafont-36 vel Aural-2 antequam gravitatis emittentes processum cum 6061 arridet.
• Si specificatio commixtionis fixa est per corpus emptoris, regulatorium, vel vexillum aerospace citans 6061, hoc non substituit. Utuntur gravitatis jactu, arena dejectione, seu cudendo.
• Si volumen sub 1,000 partibus per annum et geometriam admittit, CNC machinatio ab stirpe 6061-T6 optimas proprietates mechanicas cum instrumento infimo collocationis dabit.
• Si pondus compendiorum et efficientiae structurae sunt primariae rectores, considera num fictae 6061 probabilis sit — malleationes reducere possunt partem ponderis per 15-30% ad aequipollentem partem emissam comparati, quod ratio superior vires ad pondus sectiones tenuiores permittit.

Nulla responsio ad singulas res aptat. Sed constans industria patet consensus; Noli attentare altum pressionem mori mittentes cum 6061 aluminium, si certa sunt, exitus qualitatum productionis sunt finis. Miscellale metallurgicum inter compositionem 6061 et processum mittentes moriendi postulata non est provocatio machinalis ut per processum optimization superetur — est fundamentalis quaestio materialis delectu quae maxime resolvitur eligendo ius stannum ad rectum processum ab initio.
